많이 사용했기 때문에 반가운 Use Case Diagram 이다. 빠르게 알아보자.
1. Use Case Diagram이란?
Use Case Diagram이란 Use Case 를 기본으로 사용자와의 관계를 나타내는게 핵심인 다이어그램이다. 즉 사용자(Actor)가 무슨 유스케이스를 사용하느냐를 나타낸다. 여기서 Use Case란 시스템이 수행하는 일의 목표라고 생각하면 된다.
2. Use Case Diagram의 구성요소

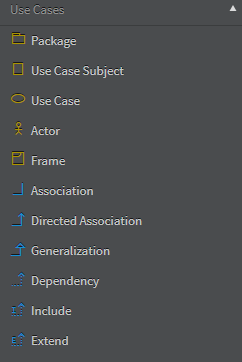

보통의 구성요소와 많이 다르다. 여기서 주목할 것은 Actor의 존재이다. Actor란 사용자를 생각하면 좋다. 예를들어 회원이라는 Actor는 글쓰기를 할 수 있고 로그인이 가능하지만, 비회원이랑 Actor는 회원가입을 우선 해야 회원이 된다는 느낌이다. 그 외 Use Case로 연결하며 Include, Extend를 통해 케이스간의 관계도 설정된다.
사용자입장에서도 어떻게보면 이해하기 쉬운 다이어그램인 것 같다. 이쯤 작성하고 ㅌㅌ 도망!
