뭔가 생각해보니 다이어그램 시리즈로 1달 보낼거같은 느낌이네; 뭐 다양한 다이어그램에 대하여 확인해보고싶긴했으니 그렇다 쳐야겠다.
1. Deployment Diagram 란?
이 Deployment Diagram은 그동안의 다이어그램이 구성요소간의 관계를 보여주는 것 이었다면, Deployment Diagram은 주로 시스템의 물리적구조, 하드웨어 자원간의 연결 관계를 보여준다고 한다. 그러한 이유로 시스템 컴포넌트들이 어느 하드웨어에서 작동하는지 보여줘야 하므로, 주로 설계 마지막 단계에 작성되는 경우가 많다고 한다.
2. Deployment Diagram의 구성요소

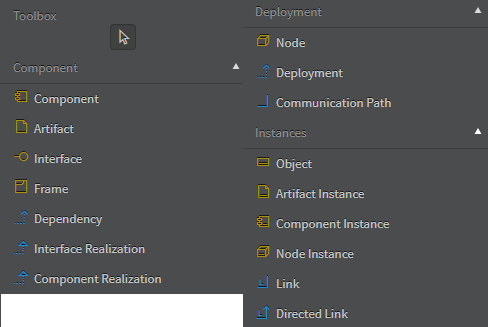

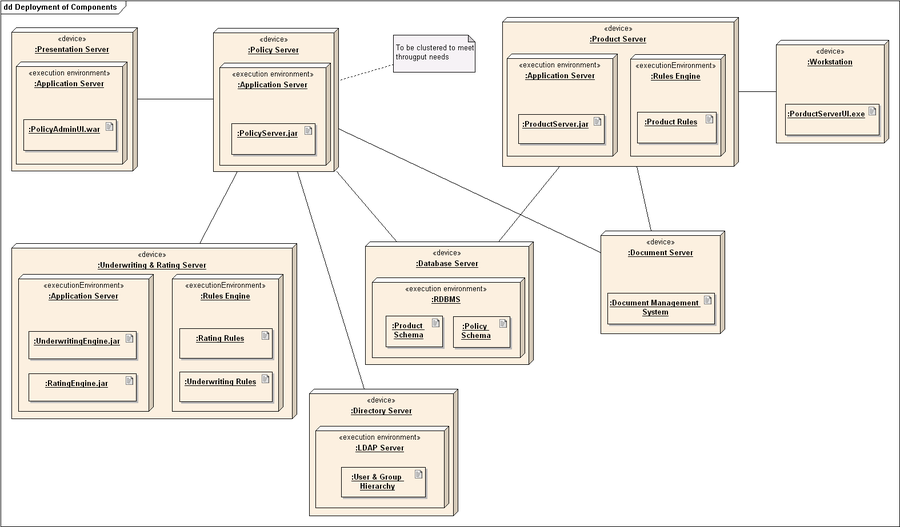

그래서 그런지 구성요소 자체는 간단하였다.컴포넌트와 의존관계같은 각종 관계들, 그리고 인스턴스로 구성되어있었다. 이를 그린 예시는 다음과 같다.
각각의 기능과, 그를 어디 서버와 엔진에서 사용할 지 적혀있다. 이러한 방식으로 작성되는 다이어그램이였도망!
출처:https://zetawiki.com/wiki/디플로이먼트_다이어그램
