Composite Structure Diagram은 진짜 뭐지?

뭔가 진짜 안써본거같아서 좀 두근두근하게 찾아보았다.

1. Composite Structure Diagram란?

직역하면 복합 구조 다이어그램. 말 그대로 복잡한 구조의 다이어그램을 표현하는 다이어그램이였다. 복합한 클래스와 컴포넌트의 구조를 표현한다.

2. 구성요소

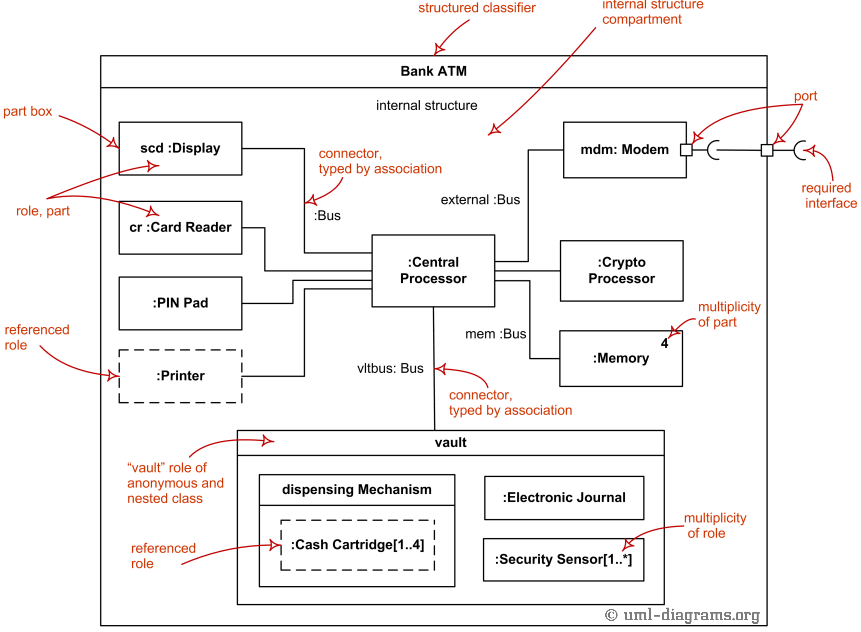

기본적으론 Class Diagram과 구성은 비슷하다. 이 것 만으로는 예시가 부족하므로 예시링크를 더 가져와봤다.

https://velog.io/@yooha9621/UML%EB%8B%A4%EC%9D%B4%EC%96%B4%EA%B7%B8%EB%9E%A8UML%EB%8B%A4%EC%9D%B4%EC%96%B4%EA%B7%B8%EB%9E%A8-%EC%A2%85%EB%A5%981

[UML다이어그램]UML다이어그램 종류(1)



이와같이 내부에 복합적으로 구성을 또 설정하는 느낌이다. 복합적인 내부구성요소도 필요하다면 사용해볼만한 다이어그램이다. 라는걸 배우고 도망!
